引擎：物体、装配与舞台编辑

光照、粒子、物理三个扩展不再各自带一个编辑器，而是长在编辑器本身里：把灯、发射器、 碰撞体装配在角色的造型上，在角色栏里调参数，在舞台上直接拖，切场景时各场景有各自的 重力和环境光。装上任何一个引擎扩展，这些界面就出现；一个都没装时它们不占位置。

物体#

引擎扩展的配置挂在文件夹上，不挂在角色也不挂在单个造型上。造型列表里的文件夹就是分组 （和资源库里的造型文件夹是同一个东西），在哪一级文件夹上配，那一级里的造型就都有。

各级是相加的：根目录配的 + 每一级文件夹配的 + 这张造型自己加的，一起生效，从外往里。 在根目录配一个身体框，子文件夹里再加一块伸出去的判定，两边都算数——不需要先声明哪个文件夹 是一组。

「一份」的那种参数（刚体、材质）不能这样叠：它们必须有唯一归属，所以仍然挂在物体上—— 把一个文件夹「设为物体」，它就是那一套参数的主人；没有归入任何物体的造型用「默认」物体那一份。

这样设计是为了同时照顾两种用法：帧动画里几十个造型只配一次；一个角色换装成完全不同的 东西（人 → 车）时，两个文件夹各是一个物体，各配各的。克隆体读本体的配置，积木改的是 那一只克隆体上的临时覆盖，停止时清掉。

某一张造型多加几件#

一套走路造型共用一套碰撞体是常态，但攻击那一帧要多一个拳头的判定框。所以一列的那些 （碰撞体、光源、发射器）除了各级文件夹那几层，还有造型自己那一层：单张造型多加的几件， 和上面各级一起相加，就是这一帧实际生效的。不用把整套复制一遍，也不用来回切换什么开关。

在左边选中文件夹时新建，落在那一级文件夹上；选中某一张造型时新建，就只属于那一张。大纲里 只属于当前这张的那几件带一枚「本帧」小标，右键可以把一件在两层之间搬来搬去。

挂点只有一层——它是整套动作共用的骨架；材质、刚体这些一份的参数也仍然是整个物体的。

跑起来的时候按同样的规则算：角色穿哪张造型，就用那张造型头上各级文件夹加上它自己那几件的结果。

一个物体上能装任意多件东西：几盏灯、几个发射器、几十个碰撞体（一张地图就是一个静止的 身体加一堆碰撞体）。每一件有自己的名字，积木按名字点它（「让我的灯 [头灯] 开」）。材质和 刚体本身（类型、质量、摩擦）是物体上的一份，不是一列。

在哪里改#

挂在物体上的东西都在装配编辑器里改：发射器（粒子），物理、碰撞体（物理）各占一节， 灯和材质在「光与粒子」页里调，在舞台上看着改。角色栏里不显示这些。标题可以折叠，折起来时右侧 显示一句摘要。

分节里的控件和造型编辑器是同一套，左边一列标签、右边一列控件，一行放几个时等分；选项都是 中文（静止 / 动态 / 随脚本、点光 / 聚光……）。每次修改可以 Ctrl+Z 撤销（引擎自己的一条撤销栈， 不会撤掉积木）。

装配编辑器#

装上第一个引擎扩展时，「装配」标签自动加到工作区那一组里（和造型、声音并排，不抢当前那一页）。顶栏抽屉里的「装配」在同一组里切过去，正看着它时再点一下就关掉；角色右键菜单里也有「装配」。一个引擎扩展都没装时这个入口不存在。

装配编辑器就是造型编辑器的壳：同一块画布（网格、舞台边界、标尺、缩放、空格或中键拖动 平移、Ctrl + 滚轮缩放）、同一个左侧抽屉、同一个右侧属性栏、同一条造型条，只是工具换了。

下面这一套是通用的样子。碰撞页和光与粒子页不是这个布局——它们各自画了一套，见下面「碰撞页」「光与粒子页」。

• 左侧抽屉：上半是大纲，下半是造型。 大纲列出这个物体装了什么，按挂点 / 光源 / 碰撞体 / 发射器分组，每组标题右边是件数，可以折起来。 点一行就选中画布上那一件，Ctrl 点加选、Shift 点连选；行上的眼睛管这一件开不开（关掉运行时 也不生效），锁管它在画布上能不能点中（列表里照样能选）；双击或 F2 改名，同一组里能拖动排序， 右键是和画布上一样的菜单。超过八行时组上方出现一个过滤框。存档里有、但画它的扩展没装的， 列成一行灰的，点「装扩展」去扩展库。 下半是这个角色的造型，按文件夹管——就是一个文件管理器：右上角新建文件夹，文件夹 展开收起、右键改名、建子文件夹，造型拖进文件夹或右键「移到」；点一张造型就看那一张。 文件夹右边那颗「设为物体」把它标成一个物体。和造型编辑器的图层卡片一样能收起。
• 画布：画的是各工具的手柄——灯的位置和半径、发射器的位置、方向与扩散角、碰撞体的框 和顶点、挂点十字。选一把工具在画布上点一下，东西就落在点的坐标上（属性栏里的「位置」就是 这个坐标，改数字也行）；一整张地图的造型就这样一个个点上去。灯和发射器本身就是一个大手柄， 直接拖它就能挪。想让它跟着某个挂点走（帧动画里跟着手动），在属性栏「跟随」里选，位置不变。选中一件时工具组下面出现一条提示，写着正在改什么、能怎么操作。
• 空物体：这个物体还什么都没装时，画布中间直接给入口——放扩展的挂件 / 挂点， 各自带键位，点一下就拿起那把工具。
• 右侧属性栏：标题写着现在选中的是什么（一件东西显示它的名字，第一行就能改名，右上角 垃圾桶拆掉）；下面是它的属性，一直展开。没选中东西时列出这个物体装了什么、能放什么， 点一项即选中或切到那把工具。
• 造型条：这个角色的造型缩略图，点哪个看哪个；← / → 也行。属于别的物体的造型灰一点， 点了就切到那个物体。

工具（快捷键在括号里）：选择（V）、挂点（K），加上各扩展自己的工具。鼠标停在按钮上会说这是什么、 键位是哪个。选一把工具后在画布上点一下， 东西就落在那儿。

选择工具下的操作和造型编辑器一样：鼠标停在谁身上谁就亮起来、光标跟着变；点一下选中它 （没选中的时候也能点）；按住直接拖就是挪；在空白处拉框，框里的东西一起选中；Shift 点击加选 或减选；选中多件时拖任意一件整组一起挪，外面画一圈虚线框；Delete 删掉选中的；Esc 依次退出 拉框、放下工具、取消选中；Ctrl+Z 撤销，撤销后左下角说撤销了什么。

拖动时会吸附：吸到挂点、别的挂件、造型的边和网格上，吸住的那一下画一条对齐线，同时 显示当前坐标。按住 Alt 临时关掉吸附，按住 Shift 锁住一条轴（只横着或只竖着走）。吸附开关 和造型编辑器共用一个。

复制：Ctrl+C / Ctrl+V / Ctrl+D，按住 Alt 拖是复制一份再拖。粘贴到另一张造型、另一个 角色上是原位，和原版造型编辑器一样；贴回复制时那一张会错开一格，同一包连着贴，每次再多 错开一格。Ctrl+Shift+V 一律原位；要贴到某一点，在画布上右键选「粘贴到这里」。粘贴到别的 角色上时，挂点按名字对应；对不上就解开挂点，位置保持不变。铺一排一样的碰撞体就是复制粘贴 再方向键推。

右键菜单按点在谁身上给：一件东西上是重命名 / 复制 / 复制一份 / 挂到最近挂点（或解开）/ 置前置后 / 锁定 / 开关 / 恢复默认 / 聚焦 / 删除；挂点上是改名、换三种模式、复制到所有帧、删除； 空白处是「在这里添加」某种东西、在这里加挂点、粘贴到这里、全选、适应全部、100%。

框选几件同一类的（比如八个碰撞体），右栏给一份能一起改的属性栏：值不一样的显示「—」， 改一下全都跟着变，只记一条撤销。

挂点是物体上的命名位置，灯和发射器可以「挂在」某个挂点上。挂点有三种模式： 跟这一帧（固定坐标）、逐帧（每一帧各自记一个位置，没记过的帧沿用前一帧）、跟随旋转 中心。逐帧模式下选中挂点时画出它在各帧的轨迹，可以「按前一帧」复制，也可以在首尾两帧 之间「首尾补间」。

按造型轮廓生成碰撞体：选中一个碰撞体，右栏里点「按轮廓生成多边形」，按当前造型不透明的 部分生成多边形；造型里分开的每一块各生成一件（最多 40 件）。一整张地图的碰撞就是这么来的， 不用一个个画。带洞的图形会被填实。

生成出来的多边形多一条「简化」滑杆（0–8，数越大顶点越少）：拖到想要的位置松手，就按新的数 重新生成一遍，同一次生成的那几块一起换，一条撤销。手动改过顶点的多边形不再有这条滑杆 —— 重新生成会把手改的地方盖掉。

碰撞体工具（B）拿在手上时：按住拖出一个方框（拖的时候显示尺寸），点一下放一个默认大小的，Shift 点是从这一点开始画一个多边形，选中一个 多边形再点是给它加顶点；工具不会自己放下，Enter 或 Esc 放下。碰撞体本身能拖着挪，顶点随时 可以拖，点中一个顶点后按 Delete 删掉它；方框和胶囊拖角改尺寸，圆形拖边改半径；多边形自己缠在一起时轮廓变红（物理引擎分解不出来这种形状）；方框和胶囊上边那个手柄转角度（吸 15°， 斜坡就是这么做的），运行时认这个角度。形状在属性栏里随时换。

碰撞页#

碰撞页是内置的：判定本来就在运行时里，画碰撞箱也不需要先装扩展。物理扩展只负责让这些 形状动起来（刚体、关节、液体），不负责「这只角色长什么形状」。

它不用通用那套左右栏，是一张铺满的工作台：顶上标题，左边造型树，画布左侧一竖排工具，中间 画布，右边检视器。没有浮窗，画布底下也不压任何东西——造型在左栏选，状态在右栏看。

面板窄的时候：宽度不到 1000 像素时两边栏各让一点；不到 820 像素时，左边的造型树收起，工具 只留图标（名字在悬停提示里），点页头的造型名打开造型树，它浮在画布上，选好造型就关上；不到 600 像素时，右栏也收起，点页头右边的按钮打开。按 Esc 或点画布，浮出来的栏就关上。

画碰撞箱：在工具栏选一把（选择 V、选区、方框 B、圆、胶囊、多边形），到画布上拖出来—— 方框和胶囊拖出多大就是多大，圆从圆心向外拖、拖动距离即为半径，多边形逐个点击添加顶点、按 Enter 闭合（拖动一段则直接生成四边形，再拖顶点调整）。单击不拖动会在落点放一个默认尺寸的。 放置完成后工具自动放下，多边形除外。方框和胶囊有四角、四边共八个缩放手柄：拖角同时改宽高， 拖边只改对应方向，保持中心不动；旋转过的形状沿自身方向调整。上边外侧的手柄转角度（吸附 15°）， 圆拖边改半径，多边形拖顶点、选中顶点按 Delete 删除。一次拖动算一步撤销。

圆和椭圆是同一种：横向、纵向两个半径，相等是正圆，不等就是椭圆，还可以转角度。角色的 碰撞箱在游戏里常常是竖着的椭圆，所以这是主力形状之一。

左栏是造型树，和造型页共用同一棵——在哪边建的文件夹两边都一样。右键菜单：重命名、移到、 复制一份、删除；文件夹还有新建子文件夹、删除文件夹、设为物体。造型可以拖进文件夹。

两层相加：文件夹（分组）配的那一份，加上单张造型自己额外加的那一份，一起生效。分组里配 整个人的身体框，攻击那一帧再单独加一块伸出去的拳头，不用在两种模式之间切换。左栏点文件夹， 新画的、粘贴出来的就加到这一组；点造型，就只属于这一张。行右边的角标是这一层有几件；右栏的 列表把两层的件都列出来，标着「分组」或「这张」，改哪一件、拖哪一件就写回它所在的那一层。

右栏的「位置」按舞台的方向写：x 向右、y 向上为正，和 Scratch 的坐标一样。右栏的数字格和造型编辑器 的一样：按住左右拖着改值（Shift 精调、Alt 十倍），点一下直接打字，回车落定、Esc 放弃，上下键 按 1 调（Shift 按 10）；拖一次只记一条撤销。

一键套框：右栏最上面一组，三颗——矩形、圆形、多边形。按造型的不透明像素算一个刚好包住 它的形状，直接装上。和「按轮廓重新生成」不是一回事：那个贴着边描（顶点多、可能凹），这个是 包住（凸的、顶点压在十六个以内，判定更快）。想只套一块就先用选区工具在画布上框选，再按—— 套完选区自动清除。「圆形」套出来的是贴着外框的椭圆。

覆盖检查：右栏顶上切到「覆盖度」，画布上把差集涂出来——红色是造型有、形状没覆盖到 （角色的脚伸在框外，运行时会穿模），橙色斜纹是形状超出了造型（框比人大一圈，明明没碰上 却算碰上）；右边两条量表给出比例。切回「只看形状」就只画手柄。

跑起来到底怎么判写在右栏形状列表那一段：一件形状都没有就是按造型的不透明像素判定。 顶栏页签旁边那一枚角标也说同一件事，切到别的页也看得见。

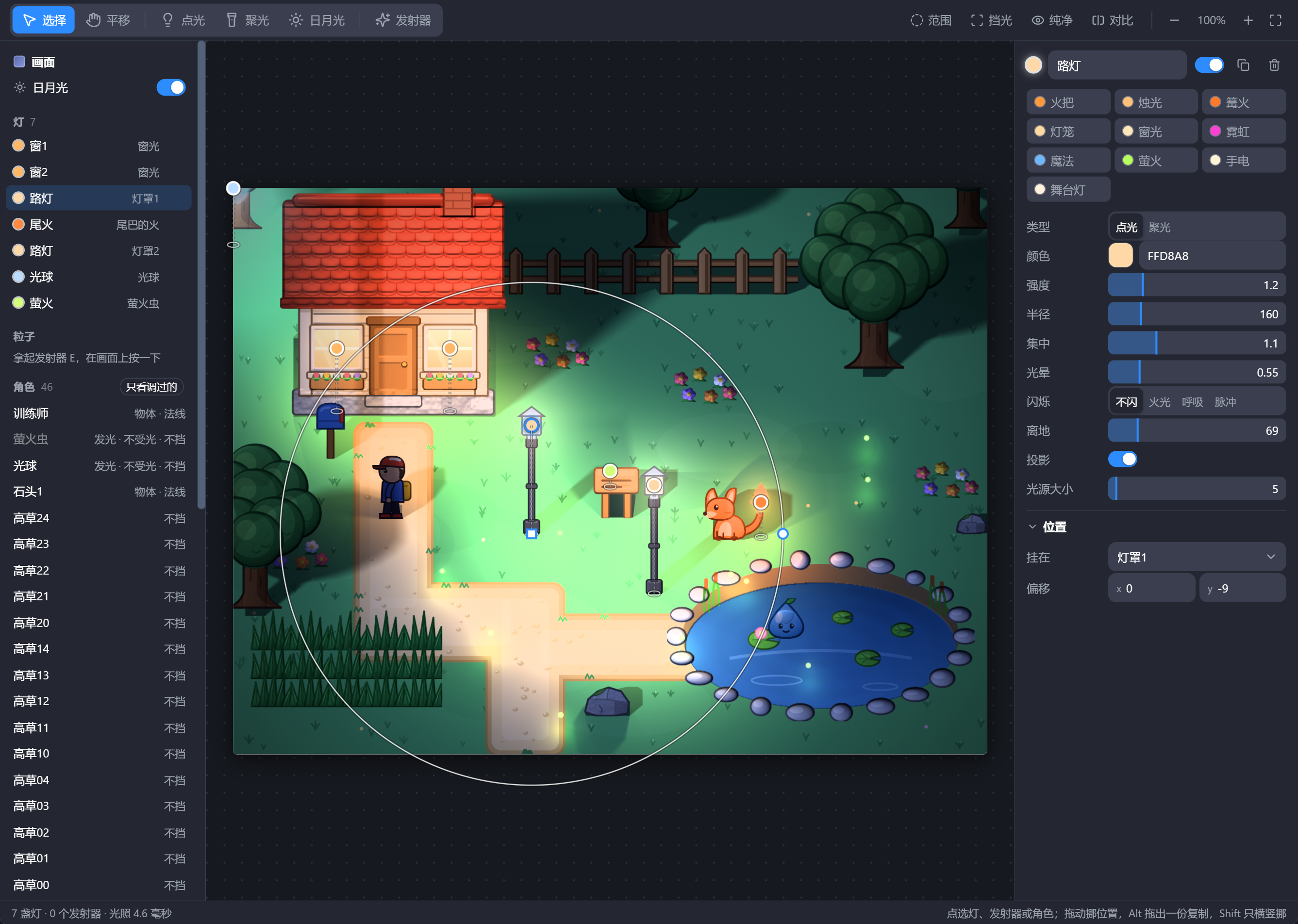

光与粒子页#

装了光照或粒子扩展就有这一页（两个都装也只有一页）。中间就是舞台本身：打开这一页时，舞台从 舞台窗里搬过来，灯、阴影、法线贴图、画面风格、粒子全是渲染器真画出来的，和作品运行时一模一样； 舞台窗在这期间收起来，切到别的页就还回去。作品在跑的时候也能开着它，边玩边调。

顶上的工具（键位在括号里）：

挂在谁身上：放灯、放发射器时按在一个角色上，它就挂在这个角色身上，跟着它移动、转向、缩放， 每个克隆体各带一份；按在空地上（或者按住 Alt）就摆在场景里，不跟任何角色走。鼠标停在画面上时， 底下状态条会说这一下会挂在谁身上；没有别的话时那里写着手上这把工具怎么用。放好以后在右栏「位置」的「挂在」里随时换：换到一个角色上，它就放到那个角色的中心（再拖到想要的 地方）；换回场景，舞台上的位置不变。藏起来的角色（比如只有克隆体露面的陨石）舞台上点不到，在左栏 「角色」里一直列着，选中它用右栏的「＋ 发射器」「＋ 灯」加在它中心。

放完一件自动回到选择工具；按住 Shift 放可以连着放。

工具选项接在工具后面（这时工具只剩图标，名字在悬停提示里）：拿着点光或聚光时是预设（火把、烛光、篝火、灯笼、窗光、霓虹、魔法、 萤火；聚光是手电、舞台灯），放下去就是那一套；拿着发射器时选放哪个粒子（默认是粒子编辑器里正开着 的那个），旁边「编辑效果」在粒子 编辑器里打开它，「新建空白效果…」从零做一个，之后放的都用它。

画面上的手柄：每盏灯是一个填着它颜色的圆点，聚光多一根朝向的短线；选中后画出范围，拖圆上的 手柄改半径，聚光拖扇尖改朝向和射程、拖扇边的方块改张角。斜俯视里灯照的是它正下方那块地，一根虚线 连到地面那一点，拖那一点改灯的高度。发射器是一个橙色的菱形带着喷的扇形，选中后拖扇尖改方向、拖 扇边改散布。选中画面（或日月光）且日月光开着时，舞台中间有一支箭头，拖箭头尖和日月光工具一样。

右边跟着选中的东西变：

• 画面（什么都没选）：光照开关、视角、风格、环境光和天光、日月光、画面效果、调色、画质；
• 一盏灯：预设、类型、颜色、强度、半径、集中、光晕、聚光的张角柔边朝向、闪烁、高度、投影和光源大小， 以及挂在哪、挂点、位置；
• 一个发射器：哪个粒子（下拉最后是「新建空白效果…」和「复制这个再改…」；下面「编辑效果」在粒子编辑器里 打开它，改内置的会自动复制一份进作品、这个发射器跟着换成副本）、什么时候发、在前在后、 随角色转（场景里的是转动角度），「只改这里」的速率、大小、方向、散布、颜色，以及挂在哪；
• 一个角色：它的材质（受光、受灯光、立体感、自发光，挡不挡光、怎么挡，受阴影的方式，法线贴图）， 和它身上挂着的灯和发射器，下面「＋ 灯」「＋ 发射器」直接在它身上加一件。

滑条整条都能拖，按在哪儿就是哪儿；点一下不拖就能打字，超出滑条的数也能填（半径填 3000）；Shift 拖是 细调。一次拖动只记一条撤销。

左边是场景里的东西：画面和日月光、每一盏灯、每一个发射器，每行右边写着挂在谁身上，眼睛管开关； 下面是调过材质、身上挂了东西、或者藏着的角色，「全部」列出所有角色。点一行就选中它。

顶上右边：「范围」画出每盏灯的范围，「挡光」画出每个角色挡光的形状，「纯净」藏起所有手柄， 按住「对比」看不开光照的样子（松手恢复，不改作品）；缩放和回到整个舞台。

粒子在编辑器里就在喷：这一页开着时，舞台上的发射器（包括「积木」「动的时候」那几种）不用运行 作品也照常发射，切走就停；作品本身没有在运行，也不会存进作品。

快捷键#

焦点在装配面板里的任何地方都算（画布、左边的大纲和造型、右边的属性栏、下面的造型条）， 不会串到积木工作区。全部可以在设置 → 快捷键 →「装配」里改，扩展工具的键也在同一组。

舞台上的叠加层与编辑#

舞台上可以叠加辅助线：碰撞体轮廓、发射器的方向与散布扇形。开关在装配编辑器页头的右边， 「舞台显示」后面三档，管的是当前这一页的辅助线（碰撞箱页管碰撞体；光与粒子页本身就是舞台，用不着）：

默认运行时不画，按下旁边的「运行时」就接着画，调碰撞时用它。这些是看的人自己的 偏好，存在浏览器里，不跟作品走。

碰撞体轮廓画的是运行时判定实际用的那份形状，角色缩放、旋转、挪动、换造型都跟着变，看到的 范围就是算碰撞的范围。碰撞体因为「按造型轮廓」或者哪一件出错而退回像素判定时，画的是角色 的外轮廓，用虚线。

舞台上只看，改东西去装配编辑器。

场景设置#

选中舞台，角色栏参数区下面出现场景级的分节：光照（开关和画面风格，细调点「在装配编辑器里调」， 见 光照）和物理世界（重力 x / y、时间倍率、画面插值、时钟、边界，见 物理）。这些设置存在舞台上， 一个场景一份，切场景立刻跟着换；修改立刻生效，不需要按下绿旗。

抽屉、积木栏与调试#

• 扩展注册的面板和编辑器出现在顶栏抽屉的扩展一组，带扩展给的图标；卸载扩展格子随之消失。每个角色一份的扩展编辑器也在角色右键菜单的「打开」里，标签叫「名字（角色名）」，跟着当前角色。
• 积木栏里三个扩展各一个分类：光照、粒子、物理，共用一族石板色，靠分类图标区分。
• 调试面板多一页引擎：每个扩展一张卡，显示它这一帧花的时间和一句状态（几盏灯、 几个刚体、几个发射器），超出帧预算时给出建议。

相关#

• 光照 —— 灯、材质、阴影、画面风格和光照积木
• 物理 —— 刚体、关节、液体、软体和物理积木
• 给扩展的引擎接口 —— 扩展怎么注册这些分节、工具和面板
• 角色栏、舞台、顶栏面板开关
• 扩展 —— 扩展库里的「引擎」一组
