给扩展的宿主接口：`Scratch.gandi`

扩展跑起来之后有两件事以前只能靠猜：当前跑在哪个编辑器里，和舞台的 DOM 在 哪。Scratch.gandi 就是这两件事的答案。

这一篇是给写扩展的人看的。

谁拿得到#

只有非沙箱扩展有这个命名空间：沙箱扩展跑在 worker 里，那里根本没有 document，给它一个操作 DOM 的接口只会造成误解。Gandi 3.0 从网址装进来的扩展 在页面里执行，所以拿得到。

Scratch.gandi 这个命名空间存在本身就说明这是 Gandi 3.0 系的编辑器。别的 编辑器里它是 undefined，所以每一次访问都要带上 ?.。

一、判断当前编辑器#

if (Scratch.gandi?.isGandi3) {
    // 是 Gandi 3.0
}

要按功能分支的话不要只看它，而要检查那个功能在不在：

if (typeof Scratch.gandi?.stage?.addOverlay === 'function') { /* … */ }

能力探测不会随版本失效，所以这里没有版本号：要判断某个功能有没有，就检查那个 功能本身。

二、在舞台上盖一层自己的 HTML#

想在舞台上放 HTML（<iframe> 那一类）的扩展，过去只能遍历整个页面去判断哪个 <canvas> 是舞台、再猜它的父节点、再把自己插进去。编辑器布局一变这套判断就失效， 而且插错地方会把变量监视器压在底下，那是用户自己放的东西。

现在可以直接申请一层：

const layer = Scratch.gandi.stage.addOverlay({scale: true, interactive: true});
layer.appendChild(myIframe);

// 不用了：
Scratch.gandi.stage.removeOverlay(layer);

拿到的是一个空 <div>，已经贴满舞台、排好层级。画布不动、监视器不动，也不需要 了解编辑器的 DOM 结构。

下面这张图里，橙色的卡片就是一层 overlay：它盖住了舞台上的角色，但盖不住右上角 那个变量监视器。

方法一览#

addOverlay 的选项：

作品换了屏幕比例时，scale 说的「原生尺寸」跟着变，不一定是 480×360。

行为细节#

• 舞台面板此刻没挂载（用户把它关了）也照样返回元素，等舞台回来会自动接上去； 换布局、进出全屏时，这一层跟着画布走，不需要额外处理。

• 编辑器没提供舞台服务时（无头播放器、单测、别家编辑器），这几个方法返回 null，只告警一次，不抛异常：一个用来探测环境的调用不应该让作品崩溃。

• 层级是这样叠的（.stage-stack 里从下往上）：

  复制

  canvas.stage-canvas   最底下
  .stage-overlay        z-index 2   ← addOverlay 给的
  .monitor-layer        z-index 3
  .stage-crossfade      z-index 5
  .stage-drop-hint      z-index 6
  .stage-question       z-index 10

  监视器那条 z-index: 3 就是为这件事写的：扩展加的层永远在画布之上、监视器之下。

三、让积木进编译器：compile 字段#

编译模式下，扩展积木是「调一下扩展的函数」：脚本本身编成了 JS，碰到扩展积木就去调 getInfo() 里那个方法。这一步已经很快（每次调用几十纳秒），但编译器不知道三件事：这块 积木会不会让出、返回什么类型、函数体里是什么。知道了就能把它当原生积木处理。

这三件事写在积木定义的 compile 字段上，三档，每一档都是可选的。不写的积木照旧， 解释器根本不看这个字段。

第一档：声明#

{
    opcode: 'hyp', blockType: Scratch.BlockType.REPORTER, text: '√([A]² + [B]²)',
    arguments: {A: {type: Scratch.ArgumentType.NUMBER}, B: {type: Scratch.ArgumentType.NUMBER}},
    compile: {sync: true, returns: 'number', pure: true}
}

compile: 'sync' 是 {sync: true} 的简写。

承诺错了不会崩：声明了 sync 却返回 Promise，编译后当作空串、控制台警告一次并点名 积木；真的让出了，线程状态被改回运行继续走。returns 写错了按声明的类型强转。

第二档：模板#

把积木本体写成一行 JS，编译器把它原地放进生成的代码，函数不再被调用：

{
    opcode: 'hyp', …,
    compile: {returns: 'number', pure: true, js: 'Math.hypot($A, $B)'}
}
{
    opcode: 'setSpeed', blockType: Scratch.BlockType.COMMAND, …,
    compile: {js: '$$.speed[$target.id] = $V'}
}

模板里能用的只有这几样：

reporter 和 boolean 的模板是一个表达式；command 的模板是一段语句。模板里没有 util：要 util.stackFrame、要让出、要启动帽子的积木不适合写模板，留给函数就好， 一个扩展里两种可以混用。同一个参数在模板里用了几次，也只算一次。

raw: true 让参数不经转换、按函数收到的原样代进来，给把现有函数体逐字抄成模板 的场合用（比如原函数自己写了 Number(x)）。

模板要按参数分支时，js 可以是函数。它收到的是参数的 JS 源码，返回一段源码：

compile: {
    returns: 'string',
    js: ({S, N}, c) => {
        const n = c.constant('N');          // 编译期常量，不是常量时 undefined
        return n === undefined ? `${S}.slice(0, ${N})` : `${S}.slice(0, ${n})`;
    }
}

c 上只有 constant(名)、type(名)、local()（要一个临时变量名）、substack(名)。 返回的源码里还可以用 $ 占位符。函数形式只有页面里加载的扩展能用（Gandi 3.0 的都是）。

第三档：条件和循环#

自定义的「重复」「如果」积木，模板里用 $SUBSTACK（第二个口是 $SUBSTACK2）放 编译好的积木堆，用 $YIELD 放这条脚本该有的让出。编出来的代码和原生「重复执行」一样：

{
    opcode: 'forEachItem', blockType: Scratch.BlockType.LOOP, text: '对列表 [LIST] 的每一项', …,
    compile: {js: 'for (const it of $$.items($LIST)) { $$.current = it; $SUBSTACK $YIELD }'}
}
{
    opcode: 'ifChance', blockType: Scratch.BlockType.CONDITIONAL, branchCount: 2, …,
    compile: {js: 'if (Math.random() < $P) { $SUBSTACK } else { $SUBSTACK2 }'}
}

$YIELD 在普通脚本里是让出一次，在「不刷新屏幕」的脚本里是卡住了才让出；循环模板 不写 $YIELD 就是一个不刷新屏幕的循环。

出错时#

注册扩展时每块积木的 compile 都会检查：占位符必须是参数名或上表里的名字，字符串模板 要能解析。不过的那一块在控制台警告一条，然后当没写，走普通路径；扩展永远装得上。

想一次关掉所有扩展的编译字段，控制台里 JSGenerator.extensionCompile = false。

快多少#

node 里的 warp 循环，每次迭代一个 reporter 加一个 command，纳秒：不写 40，只写声明 29， 写模板 3。扩展库里「更多比较」「字符串处理」「位运算」三个扩展的积木用模板重写后， 单次调用从 240 到 415 纳秒降到 11 到 48 纳秒。

没人维护的扩展#

三档写的都是数据，所以不必只能由扩展作者写。扩展库里停更但常用的扩展，编辑器自己 带一份配置（src/vm/compileProfiles/），装扩展时按 id 合并到积木上；扩展自己写了 compile 的以扩展为准。配置只写和原函数逐字等价的纯函数积木。

四、渐变色积木：colorGradient#

getInfo() 里本来有 color1 / color2 / color3 三个颜色，积木是纯色的。 再给一个 colorGradient，这个扩展的积木就从 color1 渐变到它：

getInfo () {
    return {
        id: 'myext',
        name: '我的扩展',
        color1: '#12B0C9',
        color2: '#0F9DB4',
        color3: '#0D8A9E',
        // 可选：积木从 color1 斜着渐变到这个颜色
        colorGradient: '#1C78B5',
        blocks: [/* … */]
    };
}

不写就还是纯色，和以前一字不差。

几条要知道的：

• 方向是左上到右下的对角线，按每块积木自己的尺寸缩放，所以长积木和短积木 看起来是一套。方向是全局定死的，不能按扩展改 —— 一个作品里各扩展的积木朝向 不一样会很乱。
• 只影响积木本体。阴影积木、发光时的高亮、输入框的凹槽还是纯色：那几样本来 就是靠和本体的色差被认出来的。
• 要轻。 两个颜色差太多，积木栏里会很吵；差一点点（比如同一色相压暗一档、 或者往邻近色偏一点）就够了。
• 自己写了 color1 的那几块积木不渐变，用自己的纯色。
• 同一对颜色全局只建一份渐变定义，一千块积木也只有一个 <linearGradient>。

五、C 型积木上能拖出来的参数#

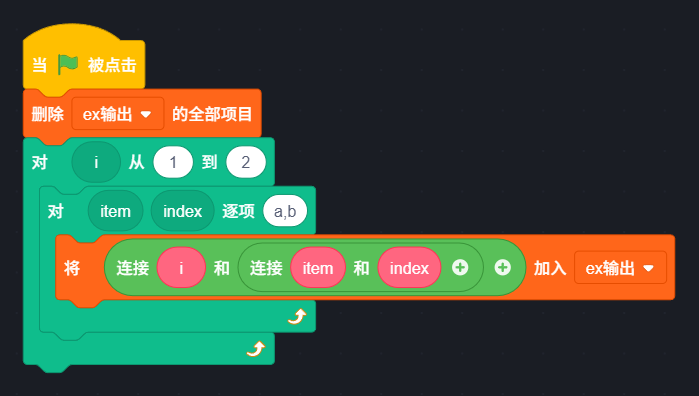

「对列表的每一项」这类循环积木，身体里要用到「这一轮的那一项」。做法和带参数的 hat 一样：参数声明成 Scratch.ArgumentType.CCW_HAT_PARAMETER，积木上就有一颗椭圆，拖出来 放进身体里，读到的是这一轮的值。

声明#

{
    opcode: 'forRange',
    blockType: Scratch.BlockType.LOOP,
    text: '对 [i] 从 [FROM] 到 [TO]',
    arguments: {
        i: {type: Scratch.ArgumentType.CCW_HAT_PARAMETER},
        FROM: {type: Scratch.ArgumentType.NUMBER, defaultValue: 1},
        TO: {type: Scratch.ArgumentType.NUMBER, defaultValue: 10}
    }
}

LOOP 和 CONDITIONAL 都可以，一块积木上可以有几颗。椭圆上显示的是参数名（这里是 i），这个名字也是取值用的键。

赋值#

开分支时把这一轮的值交给 util.startBranch 的第三个参数，键是参数名：

forRange (args, util) {
    const frame = util.stackFrame;          // 这一次执行这块积木的状态
    if (frame.i === undefined) {
        frame.i = Scratch.Cast.toNumber(args.FROM);
        frame.to = Scratch.Cast.toNumber(args.TO);
    } else {
        frame.i++;
    }
    if (frame.i > frame.to) return;         // 不开分支，循环结束
    util.startBranch(1, true, {i: frame.i});
}

不给第三个参数时沿用上一轮的值。

取值规则#

• 椭圆找包着它的那块声明了同名参数的 C 型积木，取它这一轮交的值；套了几层同名的， 取最里面一层。
• C 型积木自己输入格里的椭圆读的是外层的值，不是这块积木上一轮的值。
• 哪一层都没给（或者给的是 undefined / null），再看 hat 参数；都没有是空字符串。
• 值跟着线程走：同一段脚本在几个克隆体里同时跑、递归调用自己，各读各的。

编译#

编译模式下身体里的椭圆直接读这块积木这一轮交的值，不经过兼容层；C 型积木本身每一轮 同步调一次扩展函数，函数让出或返回 Promise 时才退回兼容层。套在「瞬时执行」里循环 10 万次、身体里把参数累加到变量，node 里约 9 ms；同样的事用「重复执行」加变量约 1 ms， 差的是每一轮调用扩展函数的开销，读参数本身几乎不花时间。

写了 compile 模板（第三档）的积木不经过 startBranch，用不了这里的参数。

示例#

完整的三块（单参数循环、双参数循环、只跑一次的 CONDITIONAL）：

(function (Scratch) {
    'use strict';
    const {ArgumentType, BlockType, Cast} = Scratch;
    class CBlockArgsExample {
        getInfo () {
            return {
                id: 'cblockArgsExample',
                name: 'C 型参数示例',
                blocks: [
                    {opcode: 'forRange', blockType: BlockType.LOOP, text: '对 [i] 从 [FROM] 到 [TO]',
                        arguments: {i: {type: ArgumentType.CCW_HAT_PARAMETER},
                            FROM: {type: ArgumentType.NUMBER, defaultValue: 1},
                            TO: {type: ArgumentType.NUMBER, defaultValue: 10}}},
                    {opcode: 'forEachItem', blockType: BlockType.LOOP, text: '对 [item] [index] 逐项 [LIST]',
                        arguments: {item: {type: ArgumentType.CCW_HAT_PARAMETER},
                            index: {type: ArgumentType.CCW_HAT_PARAMETER},
                            LIST: {type: ArgumentType.STRING, defaultValue: 'a,b,c'}}},
                    {opcode: 'withValue', blockType: BlockType.CONDITIONAL, text: '令 [value] = [V]',
                        arguments: {value: {type: ArgumentType.CCW_HAT_PARAMETER},
                            V: {type: ArgumentType.STRING, defaultValue: 'x'}}}
                ]
            };
        }
        forRange (args, util) {
            const f = util.stackFrame;
            if (f.i === undefined) {
                f.i = Cast.toNumber(args.FROM);
                f.to = Cast.toNumber(args.TO);
            } else {
                f.i++;
            }
            if (f.i > f.to) return;
            util.startBranch(1, true, {i: f.i});
        }
        forEachItem (args, util) {
            const f = util.stackFrame;
            if (f.items === undefined) {
                f.items = Cast.toString(args.LIST).split(',');
                f.n = 0;
            }
            if (f.n >= f.items.length) return;
            f.n++;
            util.startBranch(1, true, {item: f.items[f.n - 1], index: f.n});
        }
        withValue (args, util) {
            util.startBranch(1, false, {value: args.V});   // 不是循环：身体跑一次
        }
    }
    Scratch.extensions.register(new CBlockArgsExample());
})(Scratch);

社区扩展的老做法#

在这个接口之前，社区扩展（高级数据结构、SharkPool 的 JSON 等）是自己注册一种参数积木、 改写 ScratchBlocks.scratchBlocksUtils.isShadowArgumentReporter 让它能被拖出来复制。 Gandi 3.0 照样认这种改写，这些扩展不用改；新写的扩展用上面的声明即可，不必碰积木库。

Scratch 上还有什么#

这一篇只讲 gandi 那个命名空间。Scratch 本身还带着 ArgumentType、BlockType、 TargetType、Cast、Color、translate、Patcher，以及 Scratch.expandedSlots / Scratch.expandedValues（可扩展参数 那对 ➕➖ 的读值函数，沙箱扩展也有）。

积木文字要跟着界面语言换，就用 Scratch.translate：中文写在原地当默认值，英文放进 Scratch.translate.setup({'zh-cn': {}, en: {…}})。那张空的 zh-cn 表不能省，没有它 中文界面会退到英文那张。换语言时编辑器重新调 getInfo()，所以翻译要在 getInfo() 里调。

不要在积木实现里读 window.Scratch。 加载器装完一个扩展之后会把 global.Scratch 上的 vm / runtime / renderer 清成 null，装下一个扩展时还会 整个换掉 global.Scratch。要么像下面这样用闭包捕获，要么在构造函数里存下来：

(function (Scratch) {
    'use strict';
    class MyExt { /* 这里的 Scratch 永远是自己那一份 */ }
    Scratch.extensions.register(new MyExt());
})(window.Scratch);

示例扩展#

public/examples/gandi-showcase.js 是一份能跑的参考：Gandi 3.0 里写扩展能用到 的东西，每样都有一块最小的、真能跑的积木。要照着写的话先看这个。

积木栏里最上面露着最常用的几块，其余按能力分成八组，出厂都折着：

另外还有：整个扩展的 colorGradient；积木文字全部走 Scratch.translate，中文和 英文界面各显示各的；三块 hideFromPalette 的老积木，老作品里照常跑。

它通篇只用 Scratch.*（编辑器接口那一组用宿主公开的 window.__gandi3Engine）， 没引任何工具、没碰 Blockly、没遍历页面找 DOM，这正是重点：这些能力是平台给的。

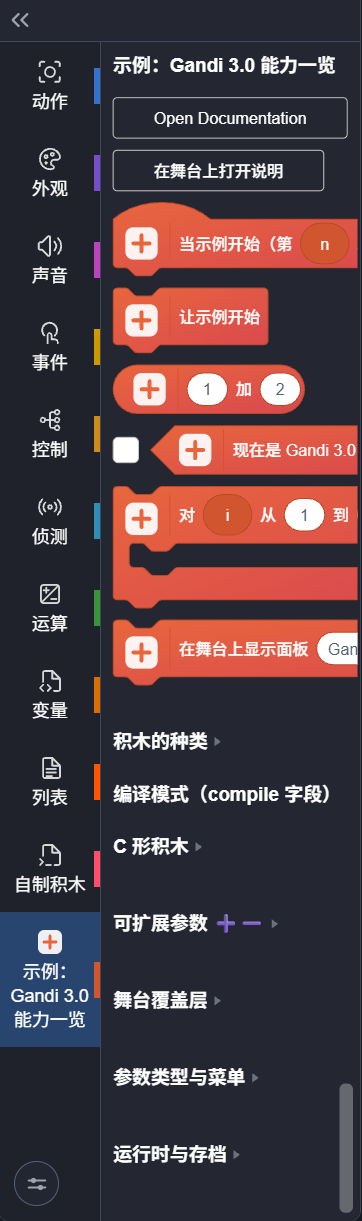

装上之后积木栏里是这样，每一条标题都能点着折起来：

怎么装来试#

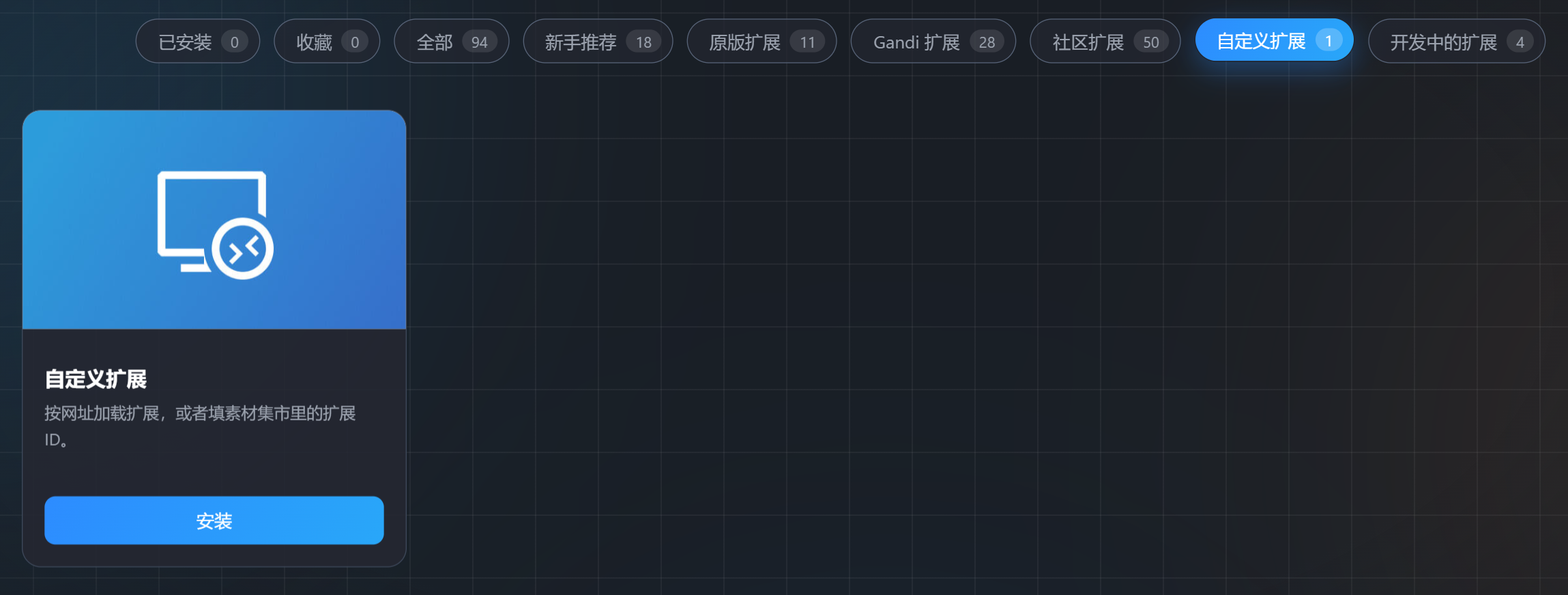

顶栏的「扩展库」→ 标签行里的「自定义扩展」→ 卡片上的「安装」，然后填地址。

开发服务器跑在 5181 端口时，示例扩展的地址就是：

http://localhost:5181/examples/gandi-showcase.js

这个框三种都收：.js 网址、素材集市的扩展 ID、集市页面地址。装好之后卡片上的按钮 变成「已安装」，鼠标移上去变「卸载」。

相关#

• 扩展 —— 装扩展、扩展库那一页怎么用。
• 可扩展参数 —— expandable 声明和 Scratch.expandedSlots。
• 积木栏 —— 扩展分类里那些可折叠的分组。
