光照

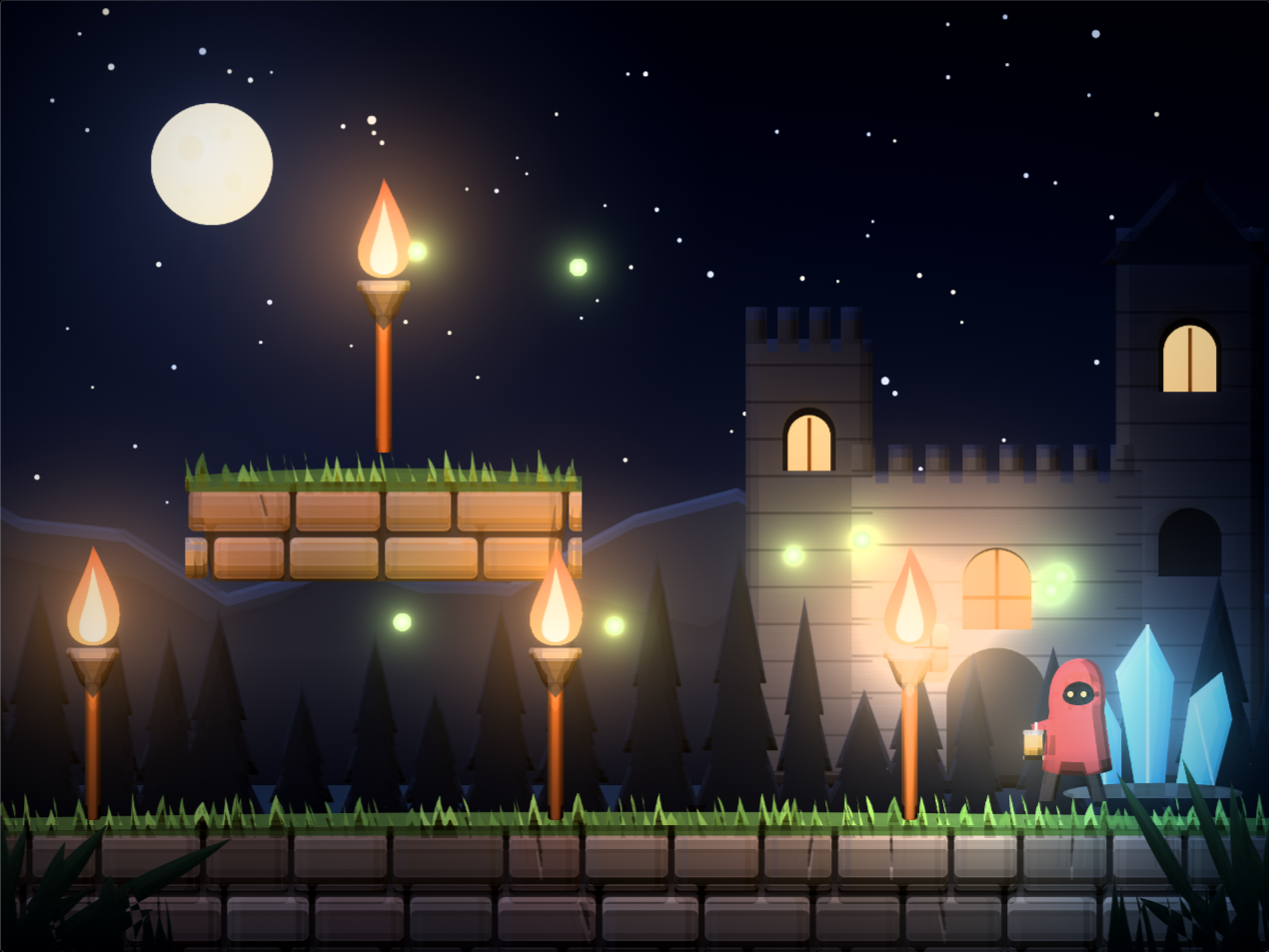

「光照」是引擎组里的一个扩展，给舞台加上游戏引擎式的 2D 光照：点光、聚光、日月光，墙体和物体投下的 软阴影，边缘立体感和法线贴图，自发光与泛光，空气里的光晕和光柱，以及整个画面的曝光和调色。横版、 正俯视、斜俯视（星露谷、宝可梦那种）三种画法都按各自的空间关系算光和影子。灯可以挂在角色身上 （克隆体自动带上），也可以摆在场景里；选一个画面风格、摆几盏灯、给物体装上碰撞体，画面就是一个 完整的夜景、室内或小镇，不需要写积木。

打开方式#

在扩展库的「引擎」一组里添加「光照」。装上后：

• 装配编辑器多一页光与粒子（和粒子扩展共用）：中间就是舞台本身，在上面摆灯、调材质、调画面， 看到的就是作品里的样子。怎么操作见 引擎 的「光与粒子页」；
• 选中舞台，角色栏参数区下面多一节光照：开关和画面风格，「在装配编辑器里调」直接翻到那一页；
• 积木栏多一个光照分类。

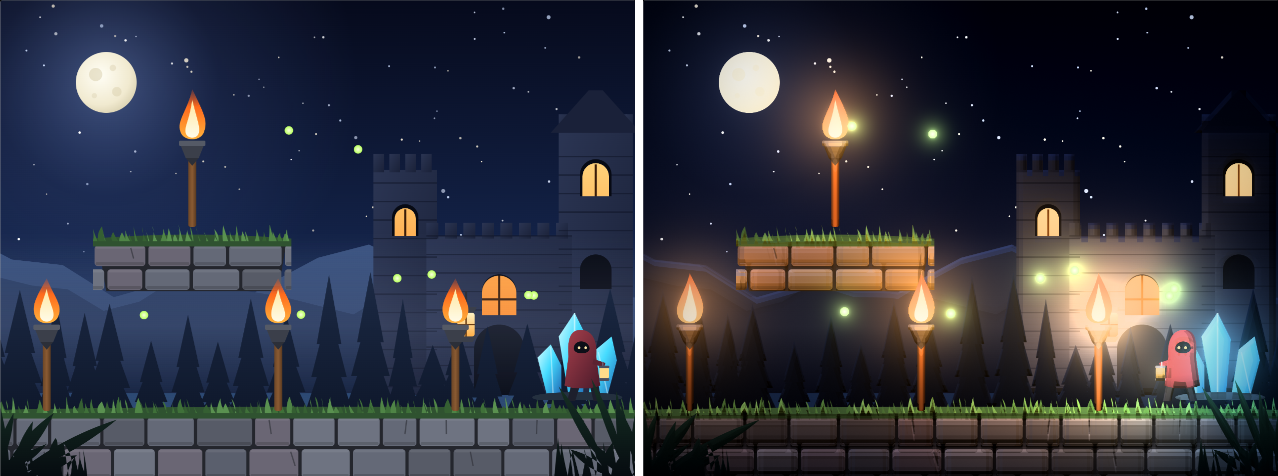

新装上时场景是「原样」风格、横版视角：环境光 100% 白，没有灯的地方画面和原来完全一样。这时灯照在 白色上看不出来，「光与粒子」页放了灯会在舞台上方提示，一键调暗环境光或换成月夜。

怎么用#

1. 选画面风格#

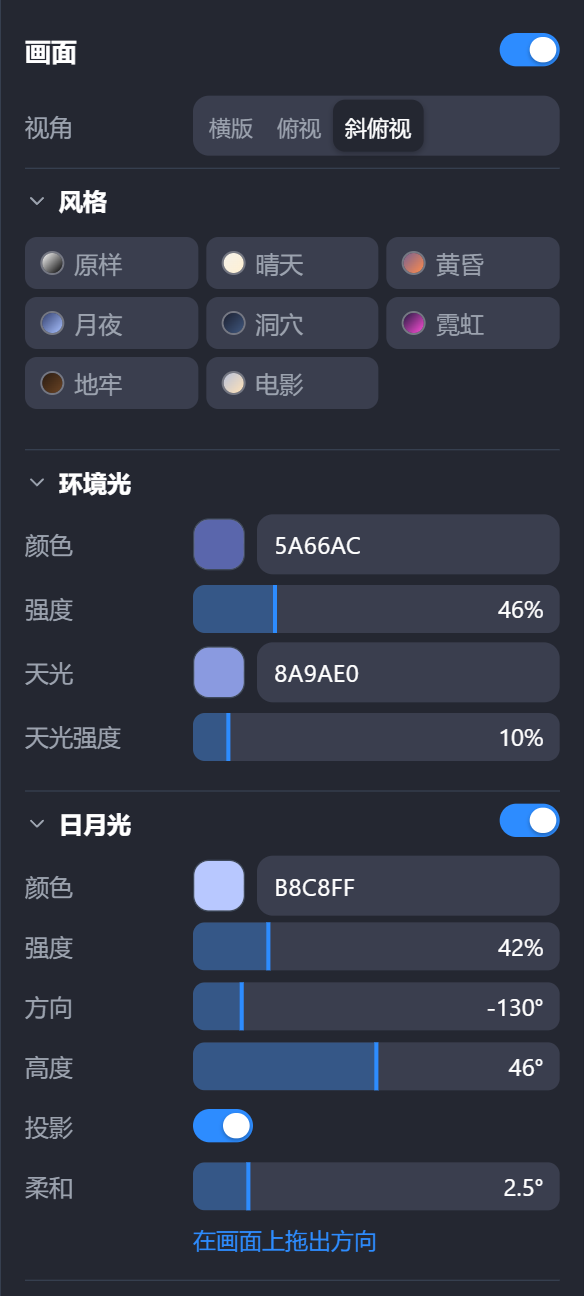

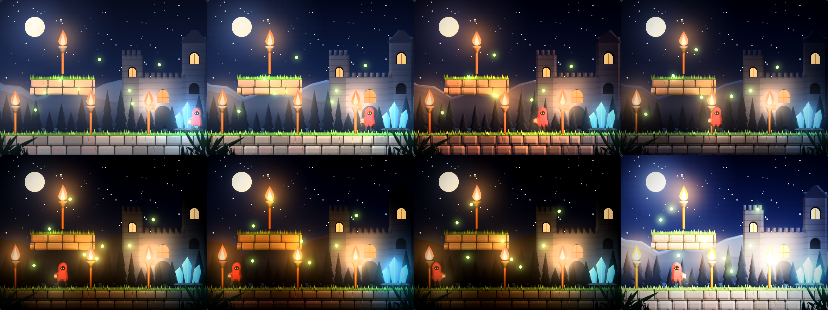

在「光与粒子」页点一下空白处，右栏就是整个画面，在「风格」里点一个（舞台的「光照」一节里也有）。 风格一次写入环境光、日月光、天光、曝光、泛光、光晕、暗角和调色，一条撤销可以整套退回；之后每一项 仍然可以单独调。

2. 选视角#

画面设置里的「视角」按游戏的画法选：

斜俯视里：

• 灯挂在灯罩上，「高度」填灯罩离地面多高，也就是画面上灯罩到灯杆底的距离。灯照亮的是正下方那一块 地，光晕留在灯罩上。
• 投影的物体默认立着，按造型轮廓的剪影投影，画多高就算多高；不投影的（路面、花、水面）默认躺着。 材质的「立着」可以改。立着的东西前后有多厚填在「厚度」里：篱笆、路牌填得薄，不填就按轮廓估。
• 一棵树可以装两个碰撞体（树干一个、树冠一个），把「形状」选成「碰撞体」：影子就是一根细细的树干 加一团离开地面的树冠，而不是整棵树的一大团。
• 立着的东西按脚下那块地取光：走进树影里整个人变暗，迎着灯的一面亮，背着灯的一面暗。造型的 下边缘就当作脚底，造型图下面别留太多空白。
• 走动的角色建议把材质的「阴影」设为「整体」：影子边扫过脚下时整个人一起变，不会被切成两半。
• 灯罩和灯杆分成两只角色：灯杆只画到灯下面，不然灯杆会挡住自己的灯。
• 灯在一个立着的东西正上方、而这东西差不多和灯一样高时（灯罩下的灯杆、光球飘过人头顶），它的影子 会淡掉，不会在脚下铺一大块。
• 谁挡住谁还是由图层决定，越靠画面下方的东西越该在前面。

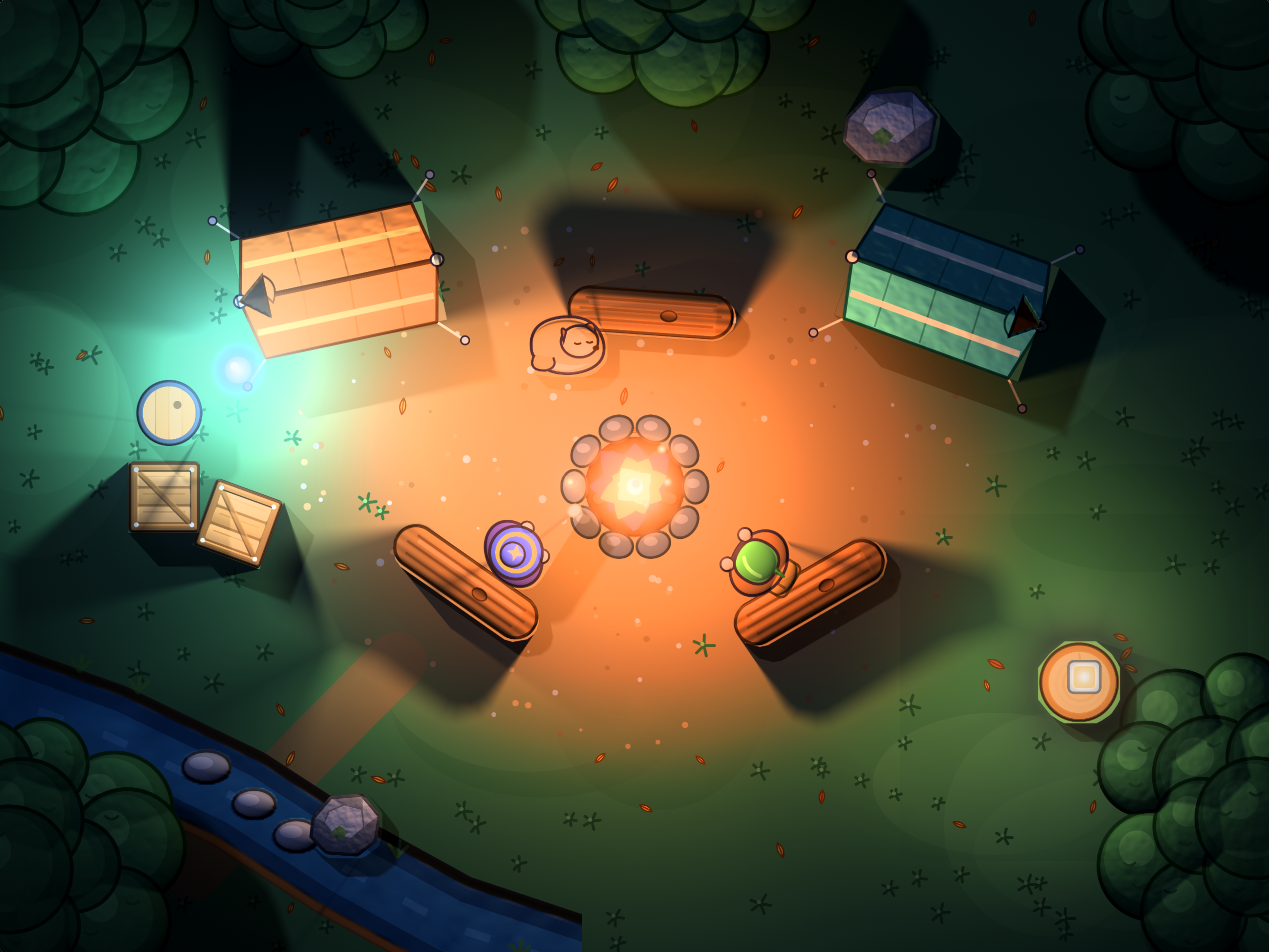

俯视里每样东西都有自己的高度：帐篷、原木、人的影子从篝火往外放射，比火苗高的帐篷影子一直拖到 林子里；树冠在材质里填了离地的高度，影子离开树干落在地上。

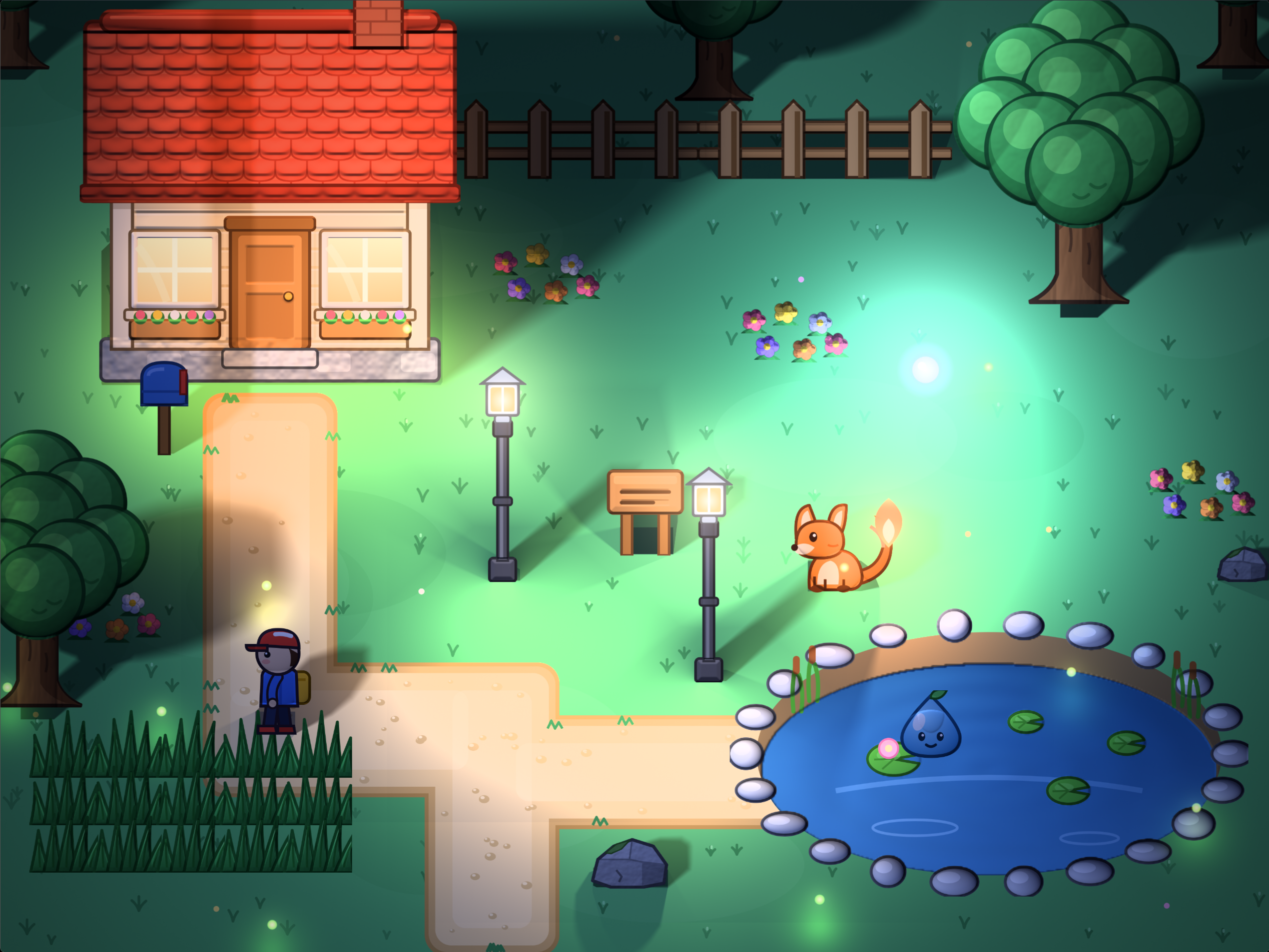

灯可以随时移动：两个演示里都有一颗跟着鼠标走的光球，影子跟着它实时转。

3. 摆灯#

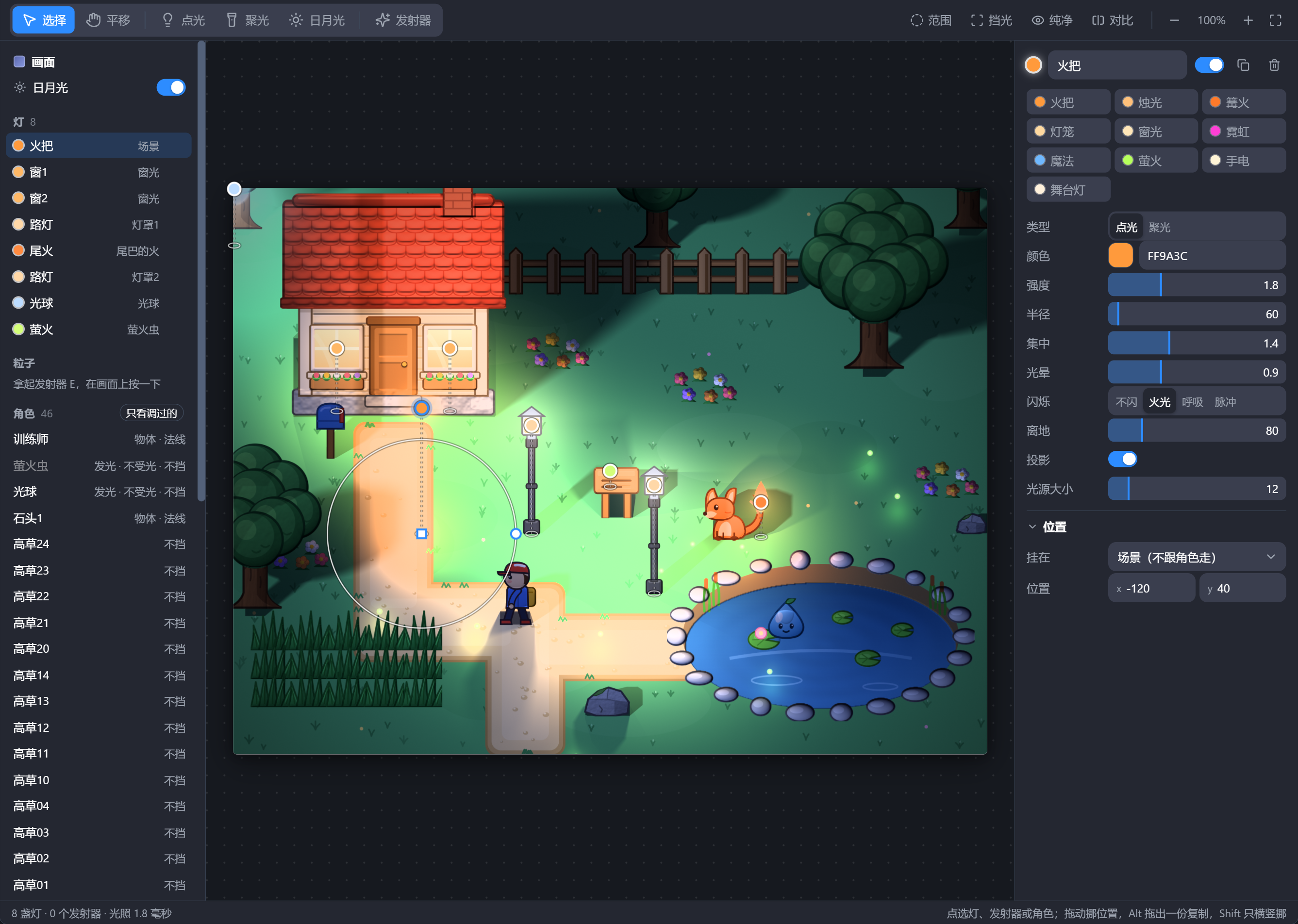

在「光与粒子」页拿起点光（P），先在工具条上挑一个预设（火把、烛光、篝火、灯笼、窗光、霓虹、魔法、 萤火），在舞台上按下去就是灯的位置，拖出去就是半径。聚光（S）拖出去是朝向和射程，预设是手电和 舞台灯。放好以后拖灯本身挪位置，拖范围上的手柄改半径，聚光还能拖扇尖改朝向、拖扇边改张角；右栏 最上面的预设点一下换整套参数，位置不动。

• 按在角色上放，灯就挂在这个角色身上：跟着它移动、转向、缩放，每一个克隆体各带一盏。火把挂在 拿火把的人身上，篝火挂在篝火上。
• 按在空地上放（或者按住 Alt），灯就摆在场景里，不跟任何角色走：路灯、窗户、天花板上的灯。 不用为了一盏灯专门建一个角色。

放好以后在右栏「位置」的「挂在」里随时换，舞台上的位置不变。

4. 调材质#

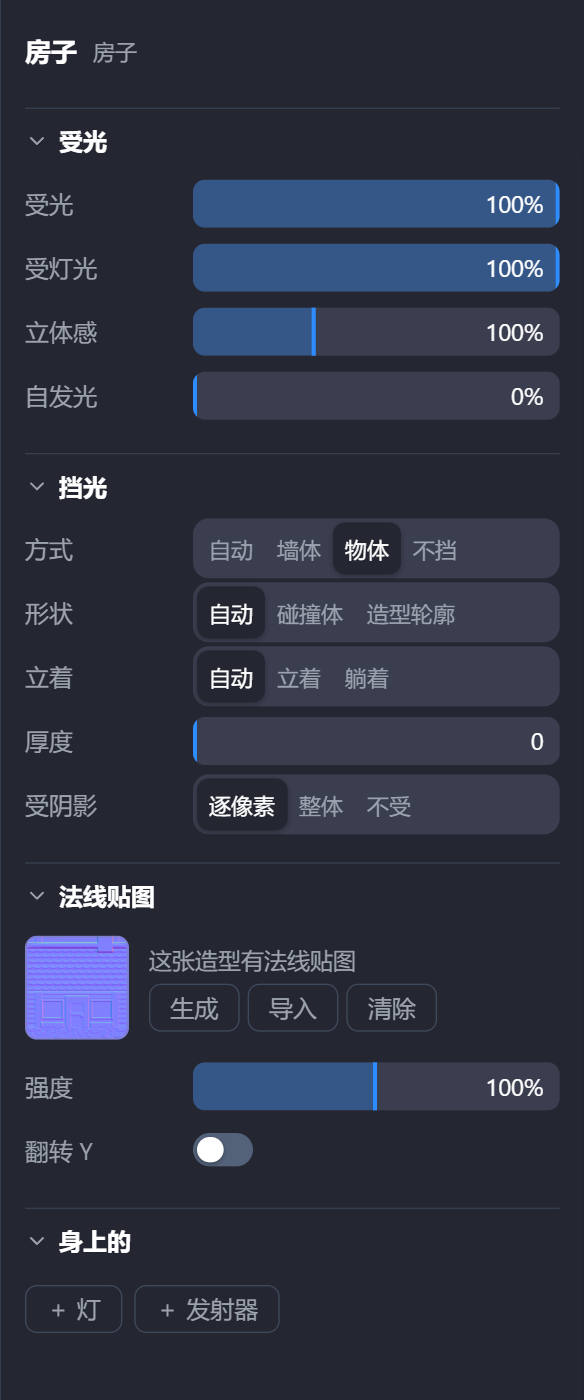

材质是整个物体的一份设置。在「光与粒子」页点一个角色（画面上点它，或者在左边列表里点），右栏就是 它的材质。

立体感不需要法线贴图：编辑器按造型自己的轮廓和明暗推算表面的起伏，所以一整张砖墙造型里， 每块砖的边都会被旁边的火把照亮。

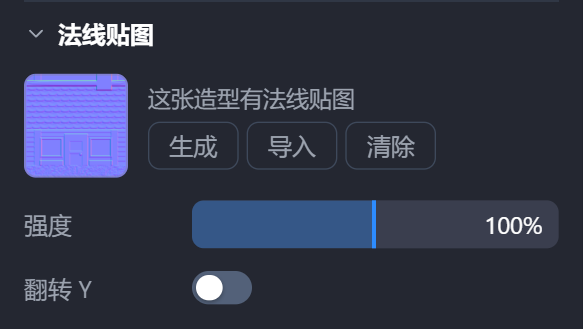

法线贴图让表面的质感真正立起来：瓦片、树叶、石头的每一处凸起都迎光发亮、背光发暗，灯一动， 高光跟着走。在材质的「法线贴图」一节里按当前这张造型设置：

• 「导入」选一张切线空间的法线贴图（PNG / WebP），和造型一样比例，大小随意；绿通道朝下的 （DirectX 习惯）打开「翻转 Y」。
• 「生成」按造型的轮廓和明暗算一张：轮廓往里鼓成圆边，再叠上造型自己的明暗细节。
• 「强度」调起伏有多明显。

有法线贴图的造型不再用自动推算的立体感。贴图存在作品里，一张造型一张，克隆体共用；动画的每一帧 各配一张。

受灯光解决 2D 画面没有纵深的问题：远处的山和前景的火把在舞台上挨在一起，但山不该被火把照亮。 把远景的受灯光调到 10%–40%，它仍然受环境光和日月光影响，却不会被前景的灯照亮。

5. 阴影#

挡光的东西分两种：

• 墙体：在画面里直接挡光，墙后面是黑的；光只照进朝着灯那一面的一小条边。横版里是地面、房间的 墙和天花板这类整个纵深都实心的东西；俯视里是比灯还高的墙，填了「高度」就按那么高，矮墙的影子 有长有短。
• 物体：有高度的东西，影子落在地面或后墙上。
  • 横版：站在后墙前面「深度」那么远（默认 24）。灯越近、物体越靠前，墙上的影子越大、越偏、越柔。 影子只落在贴着后墙的东西上，不会落在旁边另一个物体身上。
  • 俯视：从「离地」起，高「高度」（默认 24）。影子从脚下拉出去，灯越低越长；立在地上的物体不挡 自己站的那块地，影子也会落在旁边的物体身上。离了地的（树冠、屋檐）影子悬在地上，只落在地面上。
  • 斜俯视：立着的物体按剪影投影，影子从脚底倒在地上；躺着的同俯视。

挡光的形状默认是物体上装的碰撞体：方框、圆、胶囊、多边形、按造型生成的都算，感应区不算。 碰撞体来自物理扩展的装配；光照读的是物体上的数据，物理扩展有没有在跑都不影响投影。没有碰撞体的 物体、斜俯视里立着的物体（碰撞体一般只包着脚下那一块），默认按造型轮廓挡光。

材质的「挡光」选「自动」时：没有碰撞体就不投影；横版和俯视里物理的静止刚体算墙体，其余算物体； 斜俯视里都算物体。

• 影子贴着物体的地方清楚，离得越远越柔；「光源大小」越大越柔。
• 灯挂在哪个物体上，那个物体就不挡这盏灯；灯在墙体里面时，那块墙体也不挡它。
• 物体要比灯低，才会留下影子；和灯差不多高的，影子会拉得很长。
• 日月光也会被挡住（画面设置的日月光里开「投影」，「柔和」调边缘）。横版里墙体之间的空隙 就是窗，月光从空隙里照进来，画面的「光晕」大于 0 时空气里有一道看得见的光柱；俯视和斜俯视里， 太阳越低影子越长。
• 材质的「受阴影」决定一个物体怎么接收影子：「逐像素」是默认；「整体」只看它中心（斜俯视里是脚下） 那一点，整个角色一起变暗变亮；「不受」完全不受影子影响。

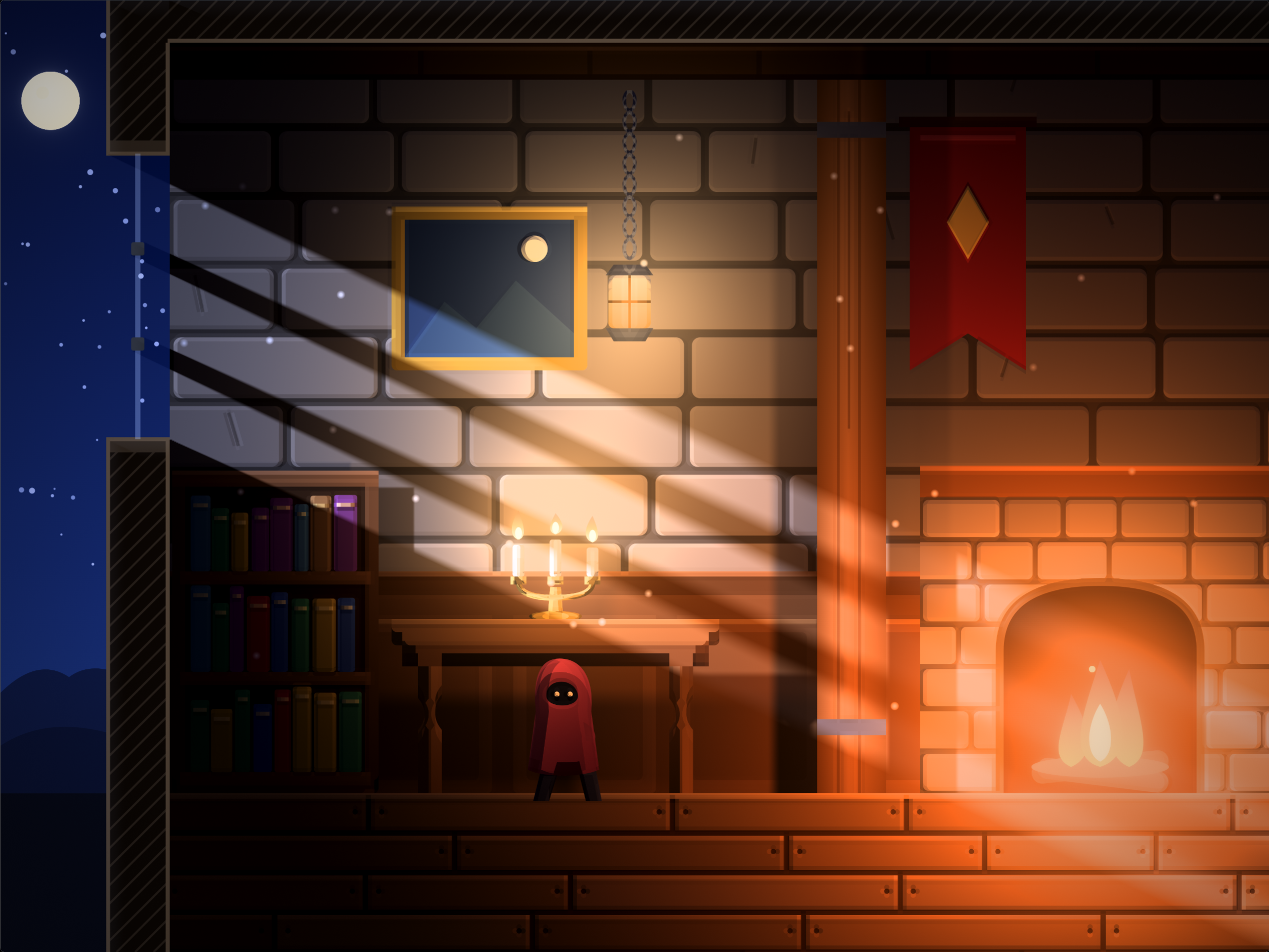

剖面怎么画：横版室内是把房子剖开来看，被剖开的外墙、天花板画成一整块暗色的切面，材质的 「受光」设为 0%；不要在切面上画正对镜头的砖块或拱窗，那是另一个视角。窗户是切面上的一个缺口， 缺口里看到的是屋外；窗上横穿的铁条在剖面上只是一个个小方块，给它们各装一个小碰撞体，就会在光里 划出细影。竖着的窗框在墙的厚度方向上，会把整道光挡掉，不要装碰撞体。碰撞体只包住墙本身的厚度， 不要伸到屋里或屋外。屋外的天空离得很远，材质的「受阴影」设为「不受」、「受灯光」设为 0%。

场景设置#

在「光与粒子」页点空白处，右栏就是这些；日月光的方向和高度也可以拿日月光工具（D）直接在舞台上 拖出来：箭头是光往哪照，拖得越长太阳越低、影子越长。

设置存在舞台上，一个场景一份，改了立刻生效。

积木#

积木改的都是临时的：按下停止之后，回到面板里的设置。

细节#

• 一个场景最多 512 盏灯，屏幕外的灯不参与计算；一帧里最多 64 盏灯投影，多出来的照常发光、不投影。
• 实测 1270×953 的舞台：300 多盏不投影的灯同时在画，整帧绘制约 5 毫秒；43 盏投影的灯加 70 个 挡光物体，整帧约 8.5 毫秒；斜俯视的小镇、俯视的夜营两个演示（带法线贴图）整帧都在 5 毫秒以内。
• 物体的影子按外轮廓算，凹进去的地方（比如 L 形）会被填平；需要准确时拆成几个凸的碰撞体。
• 斜俯视里立着的物体按一片有厚度的剪影投影，侧面来的光下影子也有宽度；估出来的厚度不对时 （长篱笆、薄木牌）在材质里填「厚度」。
• 法线贴图存成 WebP，一张 256×256 的大约几十 KB；「导入」的图边长超过 1024 会先缩小。
• 没有背景造型的地方（新作品的空白舞台）底色也受光：跟着环境光变暗，被灯照亮。
• 舞台背景没有立体感；对话气泡不受光；画笔的笔迹受光，但没有立体感。
• 粒子、Spine 骨骼动画和物理软体按原样画出，不受光，但会参与泛光和调色。
• 需要浏览器支持 WebGL 2 和浮点渲染目标。不支持时画面照常显示，只是没有光照效果。
• 旧版光照扩展的积木、玻璃、视频、烘焙和光照区域都已移除；用旧版做的作品里那些积木不再生效。
